Entdecken Sie die Welt der technischen Illustrationen mit SL innovativ. Wir verwandeln komplexe technische Konzepte in verständliche visuelle Darstellungen, die sowohl Fachleute als auch Laien ansprechen. Unser Ziel bei SL innovativ ist es, technische Illustrationen zu schaffen, die nicht nur als Ergänzung zum Text dienen, sondern als integraler Bestandteil der technischen Dokumentation fungieren. Wir arbeiten eng mit unseren Kunden zusammen, um sicherzustellen, dass jede Illustration genau auf ihre spezifischen Bedürfnisse und Anforderungen zugeschnitten ist. Ob es darum geht, ein neues Produkt zu erklären, einen komplizierten Prozess zu veranschaulichen oder einfach nur technische Informationen zugänglicher zu machen, SL innovativ ist Ihr Partner für hochwertige technische Illustrationen.
Technische Illustrationen stellen üblicherweise technische Produkte in ihrem Istzustand dar. Unsere Illustratoren vereinfachen dabei die Zeichnung und heben die maßgebenden Details hervor. Somit erkennt der Betrachter augenblicklich, was wichtig und was nebensächlich ist.
Bei Produkt- und/oder Prozessänderungen können Technische Illustrationen einfach angepasst werden. Auch bei der Aufbereitung von Grafiken für Ersatzteilkataloge unterstützen wir Sie.
Oftmals reicht ein unbewegtes Bild nicht aus um einen Vorgang, eine bestimmte Bewegung oder eine zeitliche Abfolge darzustellen. In diesem Fall bieten wir technische Animationen an, die ergänzend oder als Alternative zu Illustrationen und Infografiken genutzt werden können.
SL innovativ kombiniert langjährige Erfahrung mit branchenspezifischem Wissen, um Ihre technischen Illustrationen zu perfektionieren. Unser Team, bestehend aus ausgebildeten Technischen Zeichnern und Technikern, setzt modernste Grafikdesign-Technologien und -Werkzeuge ein, um technische Informationen effektiv und anschaulich zu visualisieren. Wir bieten nicht nur umfassende grafische Expertise, sondern auch individuell zugeschnittene Lösungen, die perfekt zu Ihren Anforderungen passen.
Klare und übersichtliche Technische Illustrationen sind unabdingbar, um Ihren Kunden eine verständliche Dokumentation zu Anlagen, Maschinen und sonstigen Entwicklungen an die Hand geben zu können. Mit verständlichen und durchdachten Darstellungen erhöhen Sie die Kundenzufriedenheit.
Wir kennen den Workflow, mit dem aus Ihren Konstruktionsdaten alle notwendigen Illustrationen werden, zusätzlich optimieren wir diesen Prozess auch für maximale Effizienz. Unser Ansatz gewährleistet, dass aus Ihren CAD-Daten präzise und klar verständliche Illustrationen entstehen, die genau auf Ihre Bedürfnisse und die Ihrer Endnutzer abgestimmt sind. Durch die Anwendung fortschrittlicher Techniken und Tools reduzieren wir den Zeitaufwand für die Erstellung und Revision von Illustrationen erheblich, ohne dabei Kompromisse bei der Qualität einzugehen.
Im ersten Beratungsgespräch klären wir grundsätzliche Fragen, sichten das von Ihnen gelieferte Informationsmaterial und beraten Sie zu unseren Leistungen und Angeboten. Diese Fragen müssen wir beantworten:
Für manche Projekte ist es erforderlich, vor Ort Bildmaterial zu sichten, Prozesse zu beobachten oder Einzelteile zu sichten. Unsere Illustratoren besuchen Sie hierfür gerne vor Ort in Ihrem Unternehmen.
Nun erstellen wir Ihnen ein individuelles Angebot. Wir gestalten unser Arbeitsabläufe so transparent wie möglich. Daher beinhaltet unser Angebot nicht nur den Preis für die fertige Illustration, sondern auch die Kalkulation für Beratungsgespräche, Korrekturschleifen und Rechtevergabe.
In dieser Phase haben Sie uns die Freigabe erteilt und unser*e Illustrator*in erstellt einen ersten Entwurf. Damit wir eine inhaltlich korrekte Abbildung erstellen können ist ihr Feedback an dieser Stelle essentiell für uns. Je nach Aufwand und Anzahl der Illustrationen kann dieser Schritt einen wesentlichen Anteil in unserer Zeitkalkulation einnehmen. Haben Sie den Entwurf abgenommen, erfolgt die weitere Ausarbeitung.
Basierend auf dem Entwurf erstellt unser*e Illustrator*in eine Ausarbeitung im jeweiligen Illustrationsprogramm. Sie erhalten damit einen Überblick über die finale Abbildung. In dieser Phase sind nur noch leichte Änderungen, wie etwa farbliche Anpassungen, das Hinzufügen / Weglassen von Details und Größenanpassungen, möglich.
Nach der Fertigstellung liefern wir Ihnen das Dokument i.d.R. per E-Mail, auf Wunsch auch auf Datenträger oder über ftp-Server. Sollte doch einmal etwas nicht Ihren Ansprüchen genügen, geben Sie bitte Feedback. Wir werden die Reklamation prüfen, bei Bedarf eine Stellungnahme einholen und notwendige Änderungen vornehmen.
Die preisliche Kalkulation einer Technischen Illustration ist so komplex und vielfältig wie Ihr Projekt. Daher können wir Ihnen keine Pauschalpreise nennen, sondern kalkulieren jeden Auftrag individuell und in enger Abstimmung.
Wir können Ihnen allerdings unsere Kalkulationsgrundlagen nennen, die wir bei der Angebotserstellung berücksichtigen:
Entdecken Sie unser umfassendes Angebot in der Technischen Illustration. Von der Konzeption bis zur finalen Umsetzung steht Ihnen Markus Heubeck und sein Team zur Seite, um Ihre Visionen in präzise und aussagekräftige Illustrationen zu verwandeln.
Markus Heubeck
Technische Illustration
Telefon: +49 9851-58258-53
Mail: m.heubeck@sl-i.de
Technische Illustrationen sind ein unverzichtbarer Bestandteil der modernen technischen Kommunikation und des Grafikdesigns. Sie dienen dazu, komplexe technische Inhalte und Prozesse auf eine Weise zu visualisieren, die sowohl für Experten als auch für Laien verständlich ist. Deswegen ist es eine Kunst, technische Konzepte durch statische und dynamische Bilder zu vereinfachen und zu veranschaulichen, um so die Kluft zwischen komplexen technischen Details und deren praktischer Anwendung zu überbrücken.
Im Gegensatz zu detaillierten technischen Konstruktionszeichnungen, die oft nur für Fachleute verständlich sind, zielen Technische Illustrationen darauf ab, die wesentlichen Aspekte eines Produkts oder Prozesses auf eine leicht verständliche Weise darzustellen. Diese Art der Visualisierung ist besonders nützlich in Anleitungen, Handbüchern und anderen technischen Dokumenten, wo es darauf ankommt, präzise und doch leicht verständliche Informationen zu liefern.
Ein Schlüsselaspekt der technischen Illustration ist die Reduktion von Komplexität. Daher muss man sich darauf konzentrieren, nur die relevantesten Informationen in Illustrationen aufzunehmen, um Verwirrung zu vermeiden und die Klarheit zu maximieren. Es muss besonders darauf geachtet werden, korrekte Größenverhältnisse und Dimensionen zu verwenden, um eine realistische und genaue Darstellung zu gewährleisten.
Die Bedeutung von technischen Illustrationen kann nicht hoch genug eingeschätzt werden, insbesondere in einer Welt, in der visuelle Kommunikation immer wichtiger wird. Ein gut gestaltetes Bild kann oft mehr vermitteln als tausend Worte, besonders wenn es darum geht, komplexe technische Konzepte zu erklären. Zum Glück kann man in der heutigen Zeit modernste Grafikdesign-Techniken und -Werkzeuge nutzen, um Illustrationen zu erstellen, die nicht nur informativ, sondern auch ästhetisch ansprechend sind.
Es sollte immer ein Ziel sein, Technische Illustrationen zu schaffen, die nicht nur als Ergänzung zum Text dienen, sondern als integraler Bestandteil der technischen Dokumentation fungieren. Daher ist es wichtig eng mit dem Kunden zusammenzuarbeiten, um sicherzustellen, dass jede Illustration genau auf die spezifischen Bedürfnisse und Anforderungen zugeschnitten ist. Ob es darum geht, ein neues Produkt zu erklären, einen komplizierten Prozess zu veranschaulichen oder einfach nur technische Informationen zugänglicher zu machen, eine hochwertige Technische Illustration kann helfen.
Technische Illustrationen sind ein mächtiges Werkzeug in der Welt der Kommunikation, besonders in technischen und komplexen Bereichen. Die Bedeutung dieser visuellen Hilfsmittel sollte jedem bewusst sein und kann gezielt eingesetzt werden, um Informationen klar, präzise und verständlich zu übermitteln. Hier sind einige Schlüsselvorteile, die Technische Illustrationen bieten:
Technische Illustrationen sind ideal, um komplexe Informationen auf eine einfache und verständliche Weise zu übermitteln. Sie sind unerlässlich, um technische Inhalte für ein breites Publikum zugänglich zu machen.
Visuelle Darstellungen sind oft intuitiver und leichter zu verstehen als reiner Text. Technische Illustrationen helfen dabei, abstrakte Konzepte greifbar und nachvollziehbar zu machen.
In Bedienungs- und Montageanleitungen sowie technischen Handbüchern sind Illustrationen unverzichtbar. Sie erleichtern den Nutzern das Verständnis und die Ausführung von Schritten.
Im Bereich der Konstruktion und Planung sind präzise und detaillierte Illustrationen entscheidend für den Erfolg eines Projekts.
Klare und eindeutige Illustrationen können dazu beitragen, Fehler in der Umsetzung zu vermeiden, indem sie genaue Anweisungen und Richtlinien bieten.
Technische Illustrationen überwinden Sprachbarrieren und sind daher ideal für internationale Projekte, da sie weltweit verstanden werden können.
Gut gestaltete Illustrationen können Zeit sparen, indem sie Informationen schneller und effizienter vermitteln als umfangreicher Text.
Technische Illustrationen sind auch im Marketingbereich sehr effektiv. Sie können verwendet werden, um komplexe Produkte oder Prozesse in einer ansprechenden und leicht verständlichen Weise darzustellen.
Jede technische Herausforderung kann eine einzigartige visuelle Darstellung erfordern. Deshalb gibt es eine breite Palette an Technischen Illustrationen, die auf die spezifischen Bedürfnisse jedes Projektes zugeschnitten werden können. Hier sind einige der Arten von Technischen Illustrationen, die wir meisterhaft umsetzen:

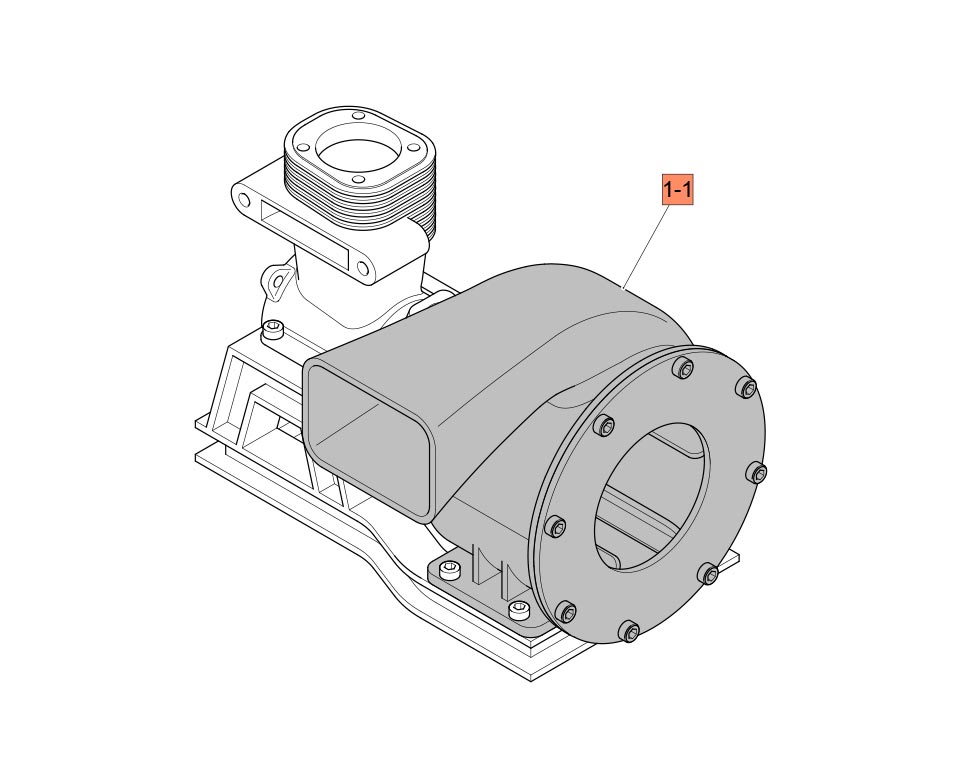

Diese Zeichnungen sind unerlässlich, um die wesentlichen Teile eines Objekts oder Systems und deren Verbindungen in einer vereinfachten Form darzustellen. Sie sind ideal, um komplexe Zusammenhänge auf den Punkt zu bringen.

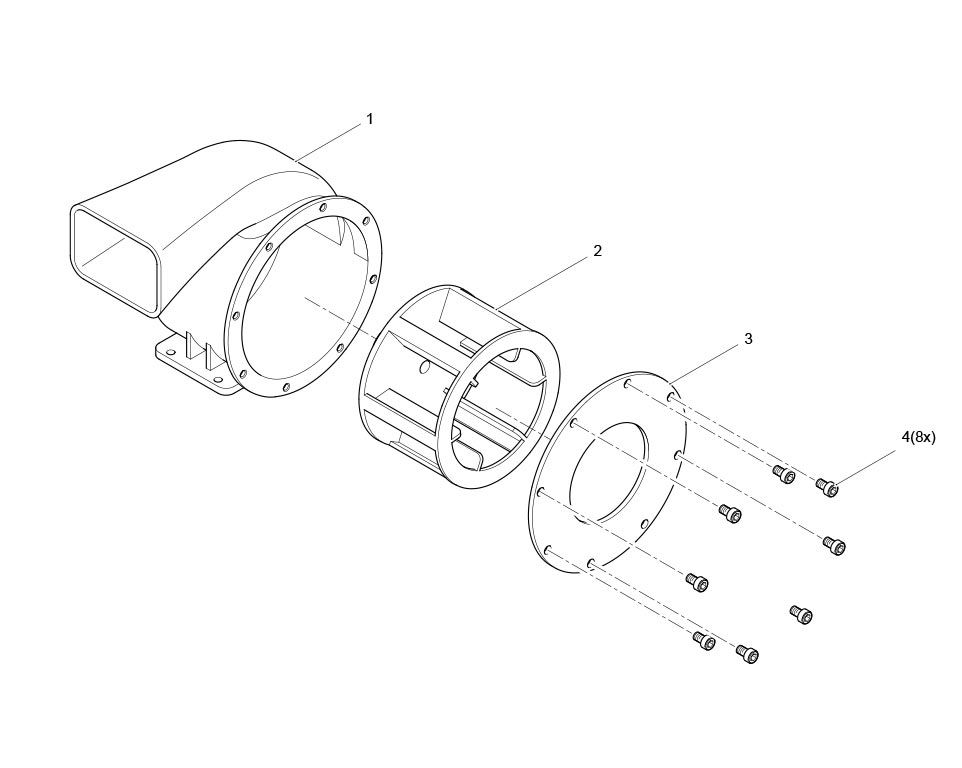

Diese Art der Illustration ist perfekt, um die einzelnen Komponenten eines Objekts in separaten Ansichten darzustellen. Sie helfen, die räumlichen Beziehungen zwischen den Teilen zu verdeutlichen und sind besonders nützlich für Montageanleitungen.
Sie bieten einen Einblick in die inneren Strukturen eines Objekts, indem sie es in zwei Hälften darstellen. Diese Art von Illustration ist besonders wertvoll, um interne Mechanismen und Aufbauten zu erklären.

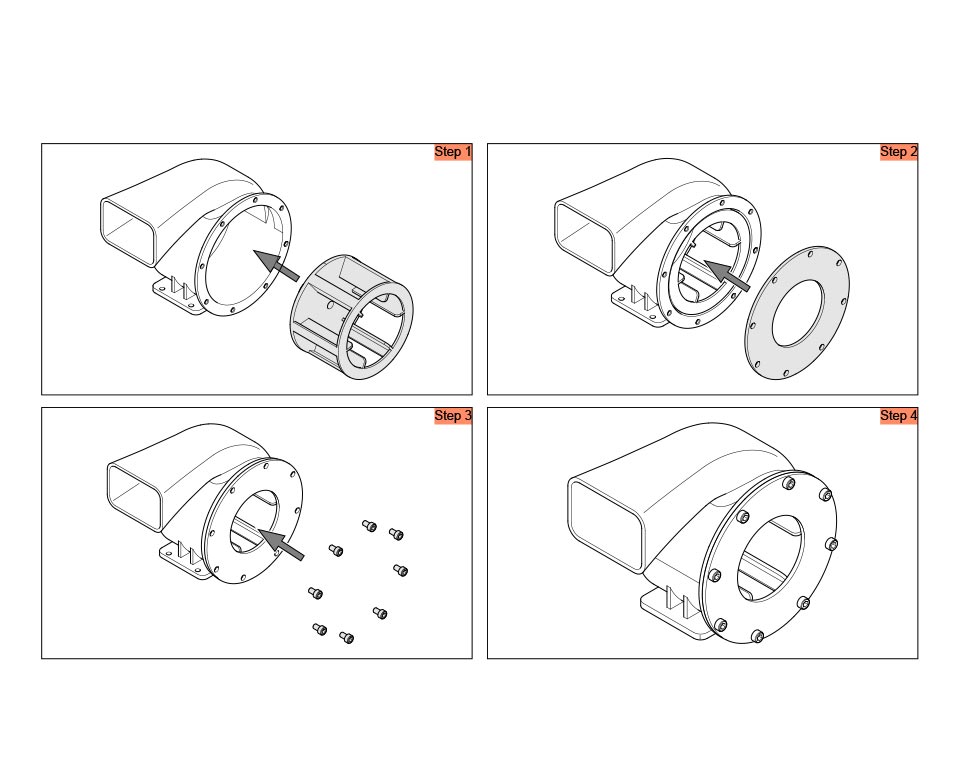

Diese Illustrationen sind Schritt-für-Schritt-Anleitungen, die den Zusammenbau von Teilen oder Komponenten visuell darstellen. Sie sind unverzichtbar für eine klare und effektive Montageanleitung.
Diese bieten eine räumliche Darstellung eines Objekts aus verschiedenen Blickwinkeln, was für ein umfassendes Verständnis des Objekts entscheidend ist.

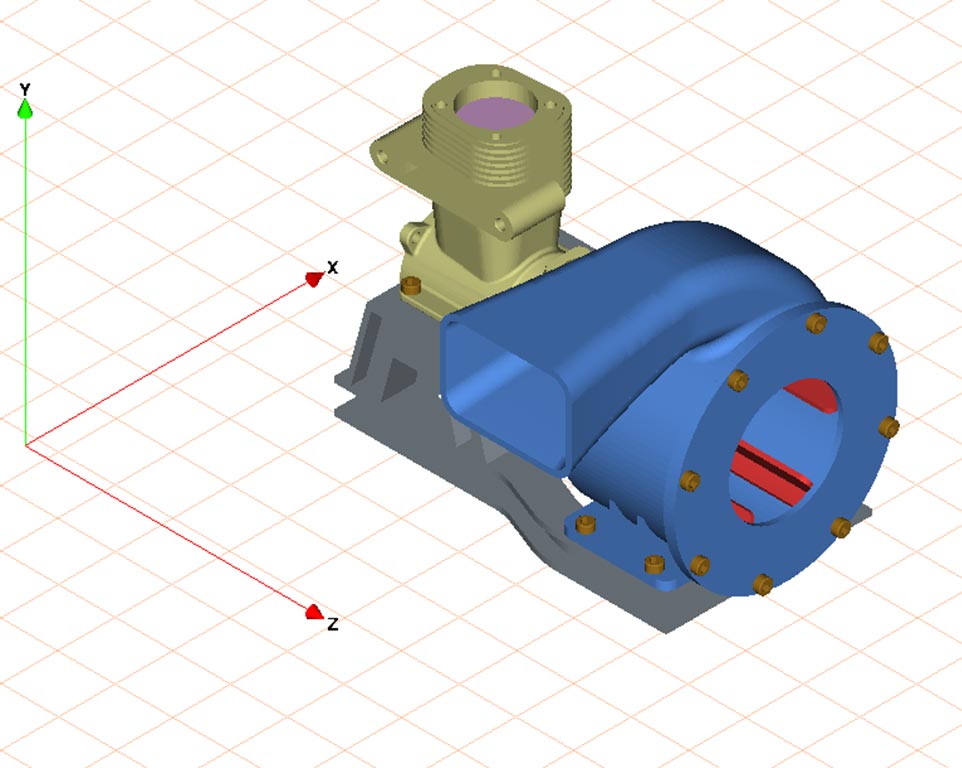

Diese bieten eine detaillierte, räumliche Darstellung von Objekten oder Systemen und sind besonders nützlich, um komplexe Strukturen realistisch darzustellen.
Es gibt vielfältige Einsatzmöglichkeiten Technischer Illustrationen, die genutzt werden sollten, um komplexe technische Informationen in verschiedenen Bereichen zugänglich zu machen. Hier sind einige der Schlüsselbereiche, in denen Technische Illustrationen eine entscheidende Rolle spielen:

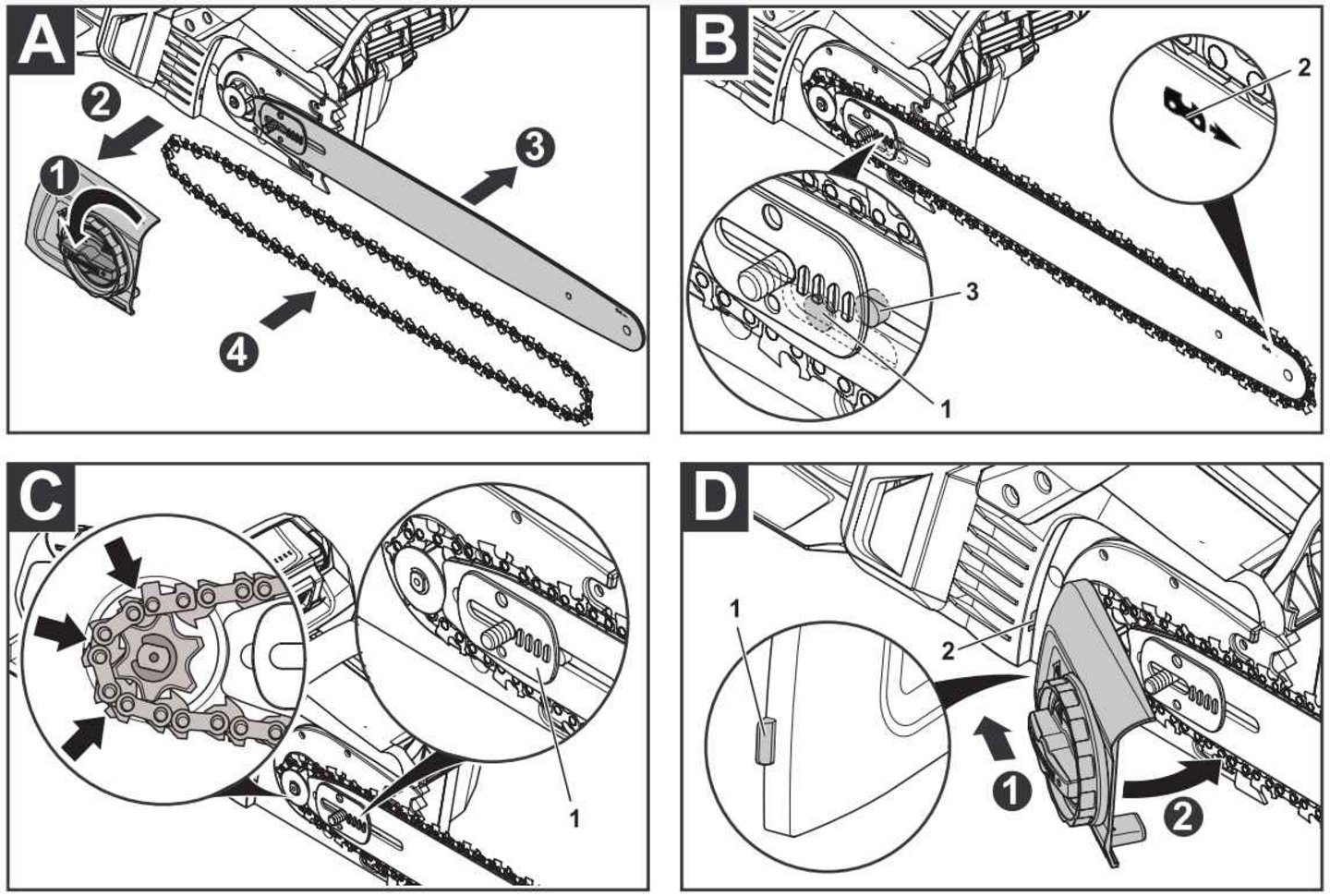

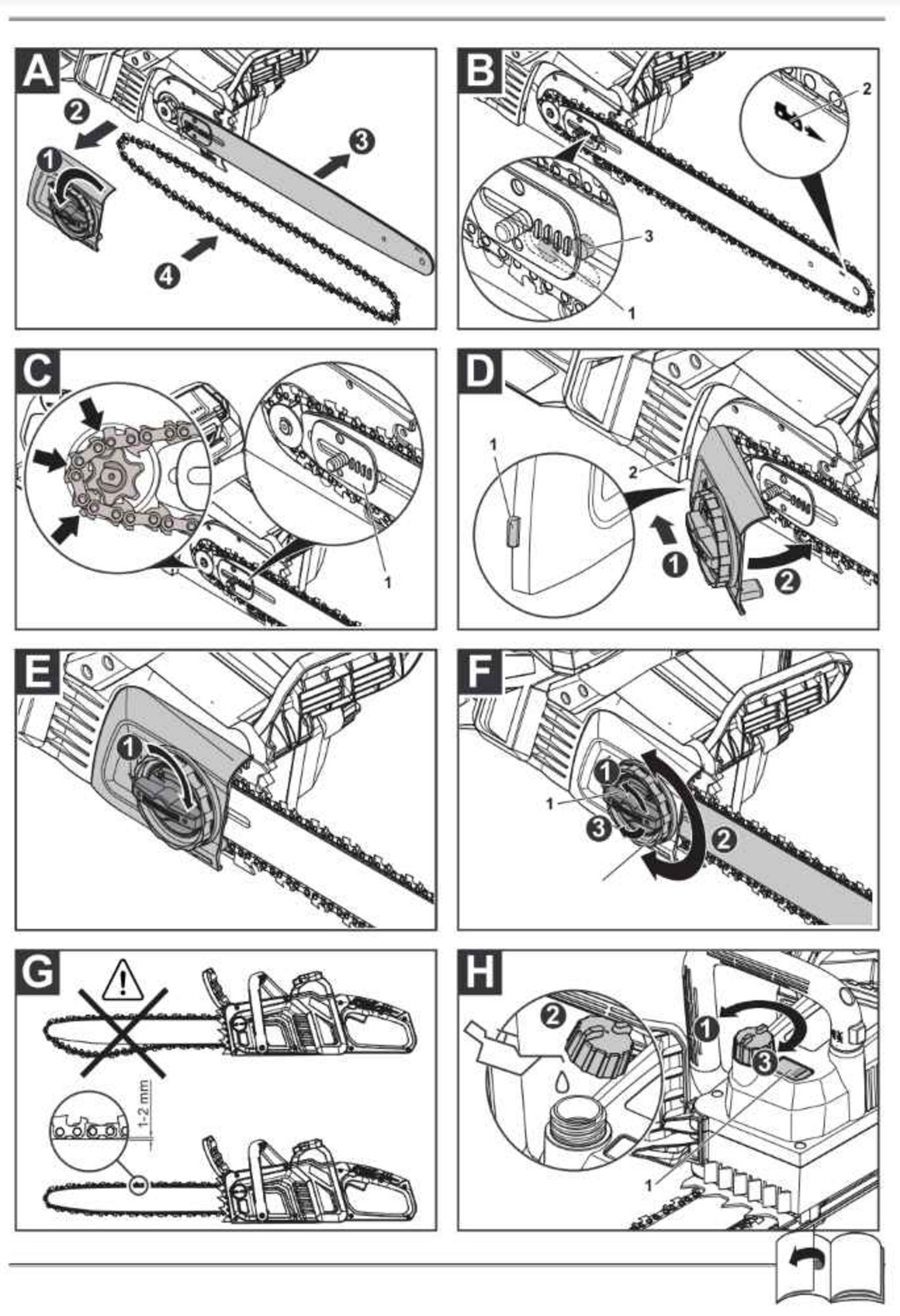

In Bedienungsanleitungen sind Technische Illustrationen unverzichtbar, um komplexe Anweisungen oder Verfahren visuell darzustellen. Sie verbessern die Benutzerfreundlichkeit, indem sie es den Nutzern ermöglichen, Anweisungen schnell zu erfassen und umzusetzen.
In der Herstellung und beim Zusammenbau von Produkten helfen unsere Technischen Illustrationen, Montageschritte und -prozesse klar und verständlich darzustellen. Dies ist besonders wichtig, um Fehler zu vermeiden und die Effizienz zu steigern.
Technischen Illustrationen sind ein wertvolles Werkzeug bei der Erstellung von Ersatzteilkatalogen. Sie erleichtern die Identifizierung von Fahrzeug- und Maschinenteilen, was für Wartung und Reparatur entscheidend ist.
Jede Anwendung hat ihre eigenen spezifischen Anforderungen. Deshalb ist es wichtig diese im Detail kennenzulernen, um maßgeschneiderte Illustrationen zu erstellen, die auf die jeweiligen Bedürfnisse zugeschnitten sind.
Die Erstellung von Technischen Illustrationen erfordert eine Kombination aus künstlerischem Geschick und technischem Know-how. Daher gibt es eine Vielzahl von Techniken, um komplexe technische Inhalte in präzise und ansprechende visuelle Darstellungen zu übersetzen.
Fortschrittliche Software wie Adobe Illustrator, Arbortext IsoDraw, Creo Illustrate und CorelDRAW helfen dabei, Technische Illustrationen zu digitalisieren. Diese Werkzeuge ermöglichen es, skalierbare und äußerst präzise Illustrationen zu erstellen, die in jeder Größe scharf und klar bleiben.
Für dreidimensionale Darstellungen empfehlen wir Software wie PTC Creo, PTC Creo Illustrate, PTC Isodraw und PTC Vuforia Studio. Diese Technik ermöglicht es, detaillierte 3D-Modelle zu erstellen und daraus 2D-Ansichten für Technische Illustrationen zu extrahieren.

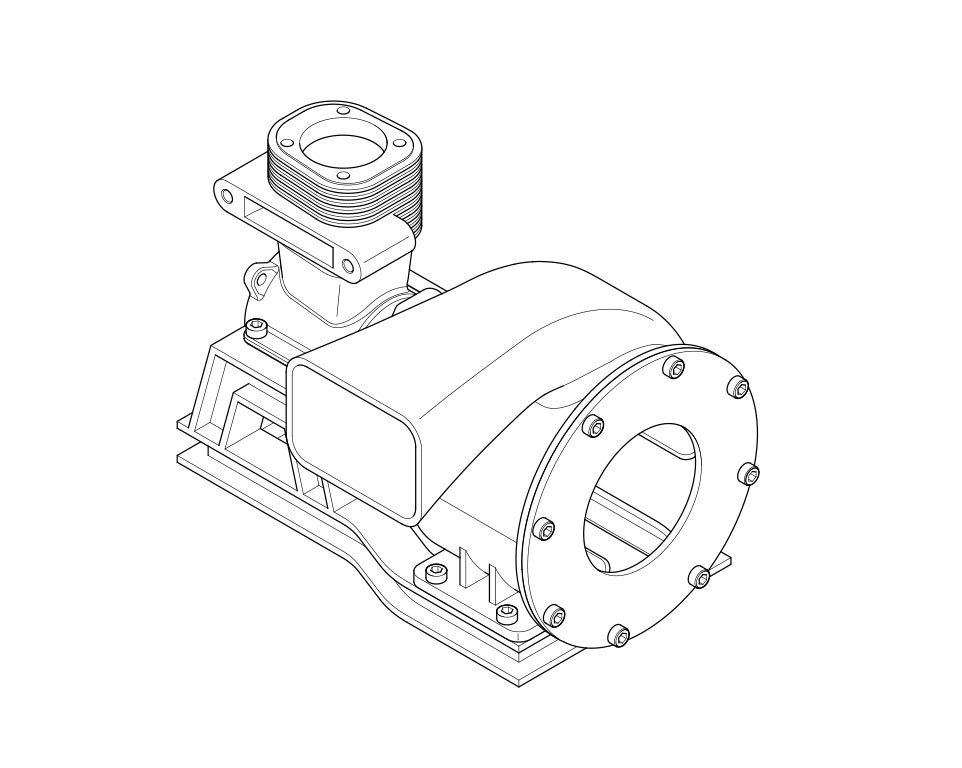

Illustrationen sollten sich durch klare und präzise Linienführung auszeichnen, die technische Details korrekt wiedergeben. Die Verwendung von Raster und Hilfslinien ist empfohlen, um die Genauigkeit der Zeichnungen zu gewährleisten.
Farben werden strategisch eingesetzt, um verschiedene Elemente zu unterscheiden oder bestimmte Aspekte hervorzuheben. Eine konsistente Farbcodierung verbessert die Lesbarkeit und das Verständnis der Illustrationen.
Das Hinzufügen von klaren Beschriftungen und Texten hilft dabei, die Informationen zu erklären. Texte sollten gut lesbar und strategisch platziert werden, um maximale Verständlichkeit zu gewährleisten. Hier gilt es jedoch stets, Problematiken, die während des Übersetzungsprozess entstehen, zu beachten und zu vermeiden.
Um Tiefe und Dimension zu vermitteln, sollten Schatten und Hervorhebungen eingesetzt werden. Dies ist besonders wichtig, um komplexe Formen und Strukturen realistisch darzustellen.
Komplexe Objekte sollten vereinfacht werden, um die Konzentration auf wesentliche Details zu erleichtern. Der verwendete Stil trägt zum Verständnis bei, sei es realistisch, schematisch oder stilisiert.
Die Integration von Piktogrammen und Symbolen ist notwendig, um komplexe Informationen auf einfache Weise zu veranschaulichen. Dabei sollte man darauf achten, dass die Symbole Normen und Richtlinien entsprechen.
Es ist wichtig, die Bedeutung von Technischen Illustrationen als integralen Bestandteil der Dokumentation zu verstehen. Es können fortschrittliche Techniken und Software genutzt werden, um Illustrationen zu erstellen, die nicht nur informativ, sondern auch visuell ansprechend sind. Die Integration dieser Illustrationen in Technische Dokumentationen erhöht die Verständlichkeit und Benutzerfreundlichkeit erheblich.
Professionelle Tools wie Arbortext IsoDraw, Creo Illustrate, Adobe Illustrator und CorelDRAW Technical Suite helfen dabei, hochwertige Technische Illustrationen zu erstellen. Diese Software ermöglicht es, komplexe technische Konzepte in klare und präzise visuelle Darstellungen zu übersetzen.
Illustrationen sollten vektorbasiert erstellt werden, was bedeutet, dass sie ohne Qualitätsverlust skalierbar sind. Dies ist besonders wichtig, um die Konsistenz und Klarheit der Illustrationen über verschiedene Dokumentationsformate und -größen hinweg zu gewährleisten.
Um die erstellten Technischen Illustrationen nahtlos in die Dokumentation zu integrieren sollte darauf geachtet werden, dass jede Illustration genau auf den Kontext und den Zweck der Dokumentation abgestimmt ist, sei es in Bedienungsanleitungen, Montageanleitungen, Ersatzteilkatalogen oder technischen Handbüchern.
Man sollte verstehen, dass Technische Dokumentationen von einem breiten Spektrum an Benutzern gelesen werden, von Experten bis hin zu Laien. Daher ist es unumgänglich, Illustrationen an die Bedürfnisse der jeweiligen Zielgruppe anzupassen, um sicherzustellen, dass die Informationen für alle Benutzer klar und verständlich sind.
Die Kraft von Farben und Kontrasten, um Technische Illustrationen effektiver und benutzerfreundlicher zu gestalten, ist ein wichtiger Faktor. Farben spielen eine entscheidende Rolle in der visuellen Kommunikation, insbesondere wenn es darum geht, komplexe technische Informationen zu vermitteln. Farben sollten strategisch genutzt werden, um verschiedene Elemente hervorzuheben, die Lesbarkeit zu verbessern und die Gesamtverständlichkeit der Illustrationen zu erhöhen.
Farben können gezielt verwendet werden, um unterschiedliche Komponenten, Prozesse oder Abschnitte in unseren Illustrationen zu kennzeichnen. Dies hilft dem Betrachter, wichtige Informationen schnell zu erfassen und die Beziehungen zwischen verschiedenen Teilen einer technischen Darstellung zu verstehen.
Um Verwirrung zu vermeiden und die Klarheit zu maximieren, wird eine konsistente Farbcodierung über alle Illustrationen hinweg empfohlen. Dies stellt sicher, dass einmal eingeführte Farbschemata durchgehend beibehalten werden, was die Benutzererfahrung verbessert und das Verständnis erleichtert.
Kontraste sind ein weiteres wichtiges Werkzeug im Repertoire eines Illustrators. Er nutzt Kontraste, um bestimmte Bereiche oder Informationen in den Illustrationen hervorzuheben. Durch den gezielten Einsatz von hellen und dunklen Farbtönen schafft er eine visuelle Hierarchie, die es dem Betrachter erleichtert, die wichtigsten Aspekte der Illustration schnell zu erfassen.
Es ist wichtig zu verstehen, dass jede Technische Dokumentation ihre eigenen Anforderungen hat. Daher sollte der Einsatz von Farben und Kontrasten an die spezifischen Bedürfnisse jedes Projektes angepasst werden. Ob es um die Darstellung von Sicherheitshinweisen, die Hervorhebung von Betriebsanweisungen oder die Visualisierung von Datenflüssen geht, es muss dafür gesorgt werden, dass eine präzise Farb- und Kontrastwahl die gewünschte Botschaft effektiv übermittelt.
Es ist wichtig zu verstehen, dass der Einsatz von Farben und Kontrasten in Technischen Illustrationen mehr als nur eine ästhetische Entscheidung ist – es ist ein wesentlicher Bestandteil der Strategie, um komplexe technische Informationen zugänglich und verständlich zu machen.
Ein Verständnis für die Bedeutung der Visualisierung komplexer Prozesse und Abläufe in der technischen Kommunikation ist das A und O. Technische Illustrationen sollten darauf ausgerichtet sein, selbst die kompliziertesten Vorgänge auf eine Weise darzustellen, die sowohl präzise als auch für den Betrachter leicht verständlich ist. Hier sind einige der Methoden, die angewendet werden können, um dies zu erreichen:
3D-Illustrationen werden genutzt, um physische Prozesse, wie Montageabläufe, in einer realistischen und räumlichen Form darzustellen. Diese Technik ermöglicht es, die Beziehungen zwischen verschiedenen Teilen und Komponenten genau zu visualisieren und bietet dem Betrachter eine intuitive Vorstellung von der Struktur und Funktionsweise eines Objekts.
Schematische Darstellungen sind darauf ausgelegt, den Fokus auf die wesentlichen Elemente eines Prozesses zu legen. Durch die Vereinfachung komplexer Strukturen ermöglichen diese eine klare und unmissverständliche Kommunikation. Diese Art der Darstellung ist ideal, um die Kernaspekte eines Vorgangs hervorzuheben und gleichzeitig Unwesentliches wegzulassen.

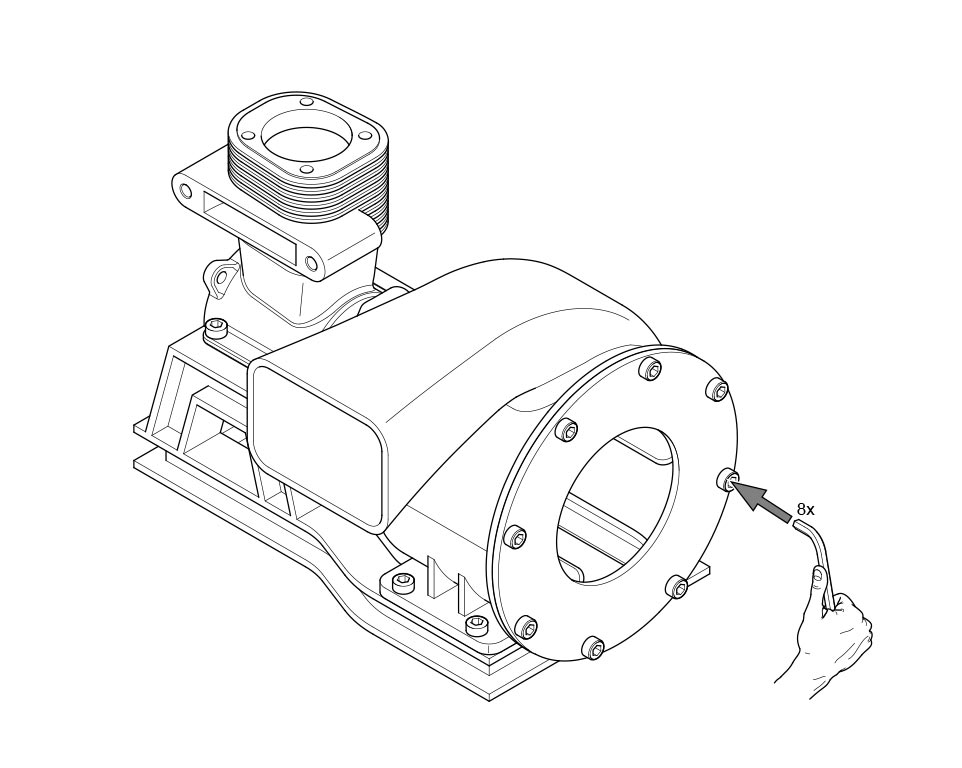

Diese werden für den Zweck erstellt, um detaillierte Montageanleitungen, die Schritt-für-Schritt-Visualisierungen mit begleitendem Text zu kombinieren. Diese Anleitungen sind darauf ausgerichtet, den Nutzern eine klare Anleitung für den Zusammenbau oder die Durchführung bestimmter Tätigkeiten zu bieten. Die Kombination aus visuellen Elementen und Text erleichtert das Verständnis und die Umsetzung der Anweisungen.
Infografiken sind ein effektives Werkzeug, um mehrere Aspekte eines Prozesses gleichzeitig darzustellen. Durch den Einsatz von Farben, Symbolen und strukturierten Layouts werden Informationen leicht zugänglich und verständlich. Infografiken sind besonders nützlich, um komplexe Daten oder Abläufe auf eine Weise zu präsentieren, die schnell erfasst und verstanden werden kann.
Bei SL innovativ legen wir großen Wert darauf, Technische Illustrationen zu erstellen, die nicht nur informativ, sondern auch benutzerfreundlich sind. Unsere Best Practices zielen darauf ab, komplexe Informationen auf eine Weise zu vereinfachen und darzustellen, die für alle Zielgruppen leicht verständlich ist. Hier sind einige der Schlüsselpraktiken, die wir anwenden:
Wir konzentrieren uns darauf, die Komplexität zu reduzieren und unwichtige Details zu entfernen, um den Fokus auf das Wesentliche zu legen. Unsere Illustrationen sind so gestaltet, dass die Hauptbotschaft sofort erkennbar ist, ohne dass der Betrachter von unnötigen Informationen abgelenkt wird.
Ein konsistenter Stil ist entscheidend, um Verwirrung zu vermeiden. Wir verwenden durchgehend ähnliche Farben, Linienführungen und Symbole, um sicherzustellen, dass unsere Illustrationen kohärent und leicht zu befolgen sind. Dies hilft, die Verständlichkeit zu verbessern und erleichtert es dem Betrachter, ähnliche Konzepte schnell zu erkennen.
Wir nutzen gut verstandene Symbole und Piktogramme, um Konzepte effektiv zu repräsentieren. Übermäßig komplexe oder abstrakte Symbole, die zu Missverständnissen führen könnten, werden vermieden. Unsere Symbole sind so gewählt, dass sie intuitiv und über verschiedene Kulturen hinweg verständlich sind.
Die Berücksichtigung des technischen Kenntnisstands und des Fachwissens der Zielgruppe ist für uns von zentraler Bedeutung. Wir passen den Detailgrad und die Komplexität unserer Illustrationen entsprechend an, um sicherzustellen, dass sie für alle Benutzer, unabhängig von ihrem Hintergrund, zugänglich und verständlich sind.
Klare Linien und ausreichende Kontraste sind entscheidend, um eine gute Lesbarkeit zu gewährleisten. Wir wählen Schriftarten, die nicht nur ästhetisch ansprechend, sondern auch in verschiedenen Größen und Kontexten gut lesbar sind.
Die Nummerierung von Elementen in unseren Illustrationen ist besonders wichtig, wenn es um verschiedene Schritte oder Teile geht. Klare Beschriftungen werden hinzugefügt, um den Kontext zu erklären und den Betrachtern zusätzliche Informationen zu bieten.
Bei SL innovativ verstehen wir, dass die Qualität Technischer Illustrationen direkt die Effektivität der technischen Kommunikation beeinflusst. Unsere Best Practices sind darauf ausgerichtet, Illustrationen zu schaffen, die nicht nur technisch präzise, sondern auch für ein breites Publikum zugänglich sind. Wir streben danach, Illustrationen zu erstellen, die sowohl funktional als auch ästhetisch ansprechend sind, und die die Brücke zwischen komplexen technischen Informationen und deren praktischer Anwendung schlagen.
Die Bedeutung von Barrierefreiheit in Technischen Illustrationen wächst ungemein, daher ist es umso wichtiger, dass die erstellten visuellen Inhalte für Menschen mit verschiedenen Bedürfnissen zugänglich sind. Hier sind einige bewährte Methoden und Techniken, wenn es einer barrierefreien Umsetzung bedarf:
Arbeiten Sie mit einer Auflösung von 300 ppi, um eine klare und detaillierte Darstellung der Grafiken in PDF-Dokumenten zu gewährleisten. Dies ist besonders wichtig, um Illustrationen im Rahmen der Barrierefreiheit zu optimieren, da höhere Auflösungen eine bessere Zugänglichkeit für sehbehinderte Nutzer bieten und einen höheren Detailgrad mit sich bringen.
Seien Sie sich bewusst, dass hochaufgelöste Grafiken die Größe der Dokumente erhöhen können. Deshalb sollte man stets auf einen Ausgleich zwischen Bildqualität und Dateigröße achten, um sowohl die Zugänglichkeit als auch die Performance auf verschiedenen Endgeräten zu gewährleisten.
PDF-Dokumente sollten dem PDF/UA-Standard (ISO 14289-1) entsprechen, der die Anforderungen an barrierefreie PDF-Dokumente definiert. Empfohlen wird es, sich auf die Web Content Accessibility Guidelines (WCAG) 2021 und die europäische Norm EN 301 549 zu stützen.
Wenden Sie konsequent Absatzformate an und strukturieren Ihre Dokumente hierarchisch mit mehreren Ebenen. Zudem versehen Sie alle wesentlichen Inhalte mit PDF-Tags, um eine klare Strukturierung und Zugänglichkeit zu gewährleisten.
Platzieren Sie Illustrationen nahe am zugehörigen Textinhalt, da Screenreader den Inhalt eines Dokuments linear abarbeiten. Dies gewährleistet, dass die Illustrationen im Kontext verstanden werden.
Alle Illustrationen in den Dokumenten sollten bei Bedarf mit einem Alternativtext versehen werden. Dies ermöglicht es Screenreadern, die Informationen der Illustrationen sehbehinderten Menschen zugänglich zu machen.
Für Websites und andere HTML-Dokumente wird die Verwendung von Alternativtexten für alle Illustrationen empfohlen, um sie für Screenreader-Nutzer zugänglich zu machen. Achten Sie darauf, dass die Grafiken auch bei hohen Zoomstufen klar und verständlich bleiben.
Tools wie der PDF Accessibility Checker (PAC) und der Screenreader NVDA, können eingesetzt werden, um die Barrierefreiheit der Dokumente zu überprüfen und sicherzustellen, dass sie den Standards entsprechen.
Bei SL innovativ verstehen wir, dass die Wahl des richtigen Partners für Technische Illustrationen entscheidend für den Erfolg Ihres Projekts ist. Hier sind die Gründe, warum SL innovativ die beste Wahl für Sie ist:
Mit mehr als 20 Jahren Erfahrung in der Branche haben wir uns ein tiefgreifendes Verständnis und umfangreiches Wissen in der technischen Illustration angeeignet. Diese langjährige Erfahrung ermöglicht es uns, selbst die komplexesten Projekte mit Präzision und Professionalität zu handhaben.
Unser Team besteht aus ausgebildeten technischen Zeichnern und Technikern, die nicht nur über fundierte Ausbildung, sondern auch über langjährige Berufserfahrung verfügen. Diese Kombination aus theoretischem Wissen und praktischer Erfahrung stellt sicher, dass wir stets Lösungen von höchster Qualität liefern.
Von den ersten CAD-Daten bis hin zur fertigen Ersatzteilbildtafel und deren Integration in alle gängigen Ersatzteilkatalogsysteme – wir bieten eine umfassende Projektabwicklung. Unsere Kunden profitieren von einem nahtlosen Prozess, der Zeit spart und Effizienz maximiert.
Bei SL innovativ verstehen wir, dass jedes Projekt einzigartig ist. Deshalb bieten wir maßgeschneiderte Lösungen, die genau auf die spezifischen Bedürfnisse und Anforderungen unserer Kunden zugeschnitten sind. Wir hören zu, beraten und setzen Ihre Visionen mit höchster Sorgfalt um.
Unsere Kunden vertrauen auf unsere Zuverlässigkeit und Genauigkeit. Wir setzen uns dafür ein, jedes Projekt termingerecht und mit höchster Präzision abzuschließen, um sicherzustellen, dass Ihre Technischen Dokumentationen und Illustrationen den höchsten Standards entsprechen.
Wenn Sie einen Partner suchen, der Fachkompetenz, Erfahrung und maßgeschneiderte Lösungen bietet, ist SL innovativ die richtige Wahl. Kontaktieren Sie uns noch heute, um zu erfahren, wie wir Ihr Projekt zum Erfolg führen können. Mit SL innovativ entscheiden Sie sich für Qualität, Professionalität und einen reibungslosen Projektablauf.
